Рекомендации по
расчету и монтажу
натуральной цементно-песчаной черепицы
производства ООО "ПОМ-Строй"
1. Состав черепицы:
кварцевый песок, портланд-цемент F500, вода, железо-окисный пигмент.
Вес в насыщенном водой состоянии 40кг/кв.м.
2. Материал, необходимый для монтажа кровли:
Стропила: при применении черепицы не обязательно увеличивать сечение
стропил 150х50мм, достаточно установить их с шагом 700мм, увеличение
шага стропил влечет за собой увеличение сечения обрешетки и уменьшает
запас прочности кровли.
Гидроизоляция: подкровельная пленка, наплавляемые материалы.
Контробрешетка: брусок от 30x50мм до 50x50мм, в зависимости от длины
стропил.
Обрешетка: применяется брусок сечением 40x50мм.
3. Рекомендуемый уклон крыши: 25-70 градусов.
4. Гидроизоляция.
Для исключения попадания воды под черепицу путем задувания ветром необходимо
уложить гидроизоляцию (подкровельную пленку). Пленку укладывают поверх
стропил начиная от карнизного свеса с минимальным нахлестом 10см. Крепится
пленка контробрешеткой вдоль стропил на оцинкованные гвозди 100-150
мм. На ендове и хребте контробрешетку не доводите 50-100мм до настила
и хребтовой контробрешетки. Для отвода влаги от контробрешетки и стропил
необходимо достигнуть провиса пленки не более 20мм. При применении утеплителя,
который укладывается под пленкой, оставляйте зазор не менее 25мм для
проветривания утеплителя и стропил. Отклонения плоскости контробрешетки
не должны превышать +/-5мм на 2м длины.
5. Обрешетка.
Шаг обрешетки = длина черепицы(400мм) - нахлест(100-70мм)
Шаг обрешетки на свесе карниза может быть от 27 до 30см.
Расстояние от конька до верхней грани обрешетки должно быть 4 см. Чтобы
узнать шаг, необходимо от общей длины по контробрешетке вычесть 4 см
и шаг на свесе карниза и поделить на целое количество рядов с одинаковым
шагом.
После всех расчетов набивайте обрешетку, соблюдая шаг. Затем выложите
первый и последний ряды черепицы, если на фронтоне черепица не лежит
заподлицо с лобовой доской, то исправьте это за счет люфта.
6. Укладка черепицы.
Укладывать необходимо снизу вверх, слева направо.
Для равномерного распределения нагрузки черепицу разложите стопками
по 10 шт. на всех скатах кровли. Все черепицы крепить на оцинкованные
саморезы.
7. Фронтонный свес.
На фронтонных свесах можно применять ветровую планку или лобовые доски.

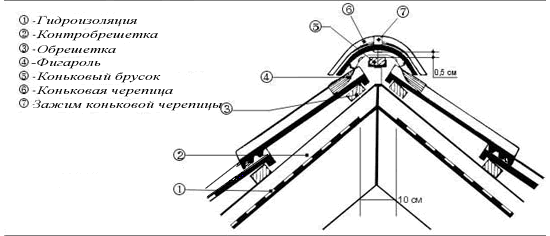

8. Конек.
Если под крышей будет холодный чердак или длина стропил
не превышает 8 метров, то вентиляцию крыши можно обеспечить с помощью
элемента конька Фигароль, которую необходимо установить под коньковую
черепицу. Зазор между коньковой черепицей и верхней гранью конькового
бруска или доски должен составлять 5 мм.
На коньке необходимо оставить в пленке или нижней кровле вентиляционный
зазор не менее 100 мм.
Сечение конькового бруска должно быть 50х50 мм.
